Mural Compacto Perforado

Los murales deslizantes constituyen una opción sencilla de gran utilidad.

Permiten alojar modems, switches, firewalls, patch panels, organizadores de cables, etc.

Descargar PDF

Partes componentes de la presentación estándar:

  • piso/techo con acometida de cables y precalado para fan 4” (cant.2)
  • lateral (cant.2)
  • montante a 19” regulable (cant.2) o marco pivotante 19” (cant.1), según modelo.
  • puerta de chapa perforada con 85% de ingreso de aire y cerradura
  • Conjunto de fijación (cant. Según modelo)

Materiales y terminación superficial:

  • Estructura, chapa de acero / DD / Laminado en frío, (B) beige (N) negro
  • Puerta de chapa perforada con 85% de ingreso de aire
  • Los espesores de chapa utilizados en las distintas partes componentes del gabinete garantizan el correcto montaje y el soporte de las cargas informadas en las características individuales de cada producto.
Códigos de artículo:
ALTURA PROFUNDIDAD COLOR CÓDIGO
6U: 365mm 4: 420mm BEIGE M-CP-6U4B
NEGRO M-CP-6U4N
5: 520mm BEIGE M-CP-6U5B
NEGRO M-CP-6U5N
6: 620mm BEIGE M-CP-6U6B
NEGRO M-CP-6U6N
10U: 545mm 4: 420mm BEIGE M-CP-10U4B
NEGRO M-CP-10U4N
5: 520mm BEIGE M-CP-10U5B
NEGRO M-CP-10U5N
6: 620mm BEIGE M-CP-10U6B
NEGRO M-CP-10U6N
15U: 765mm 4: 420mm BEIGE M-CP-15U4B
NEGRO M-CP-15U4N
5: 520mm BEIGE M-CP-15U5B
NEGRO M-CP-15U5N
6: 620mm BEIGE M-CP-15U6B
NEGRO M-CP-15U6N

Detalle (ejemplo):

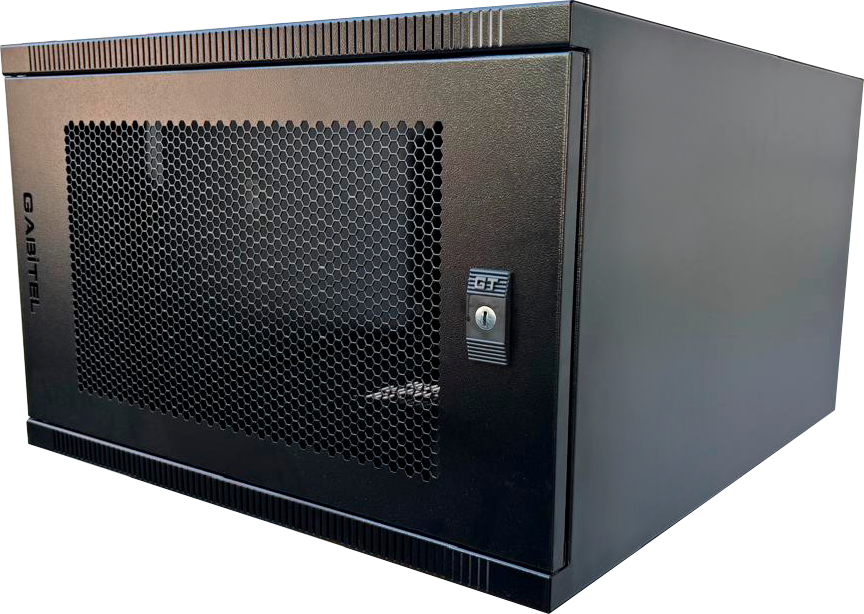

Mural 6U compacto deslizante 400mm de profundidad (B)

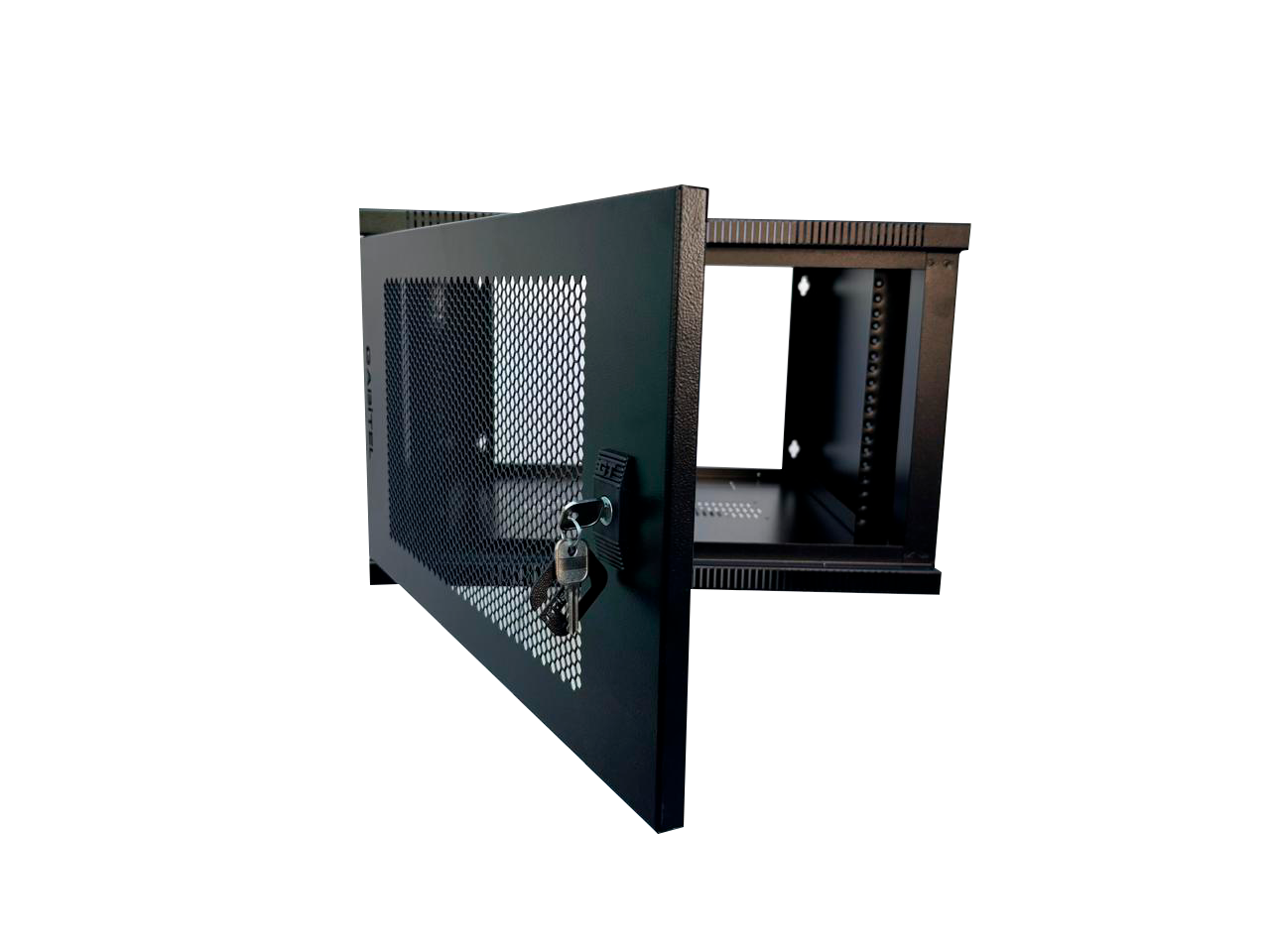

  • Diseño simétrico para invertir sentido de apertura de puerta.

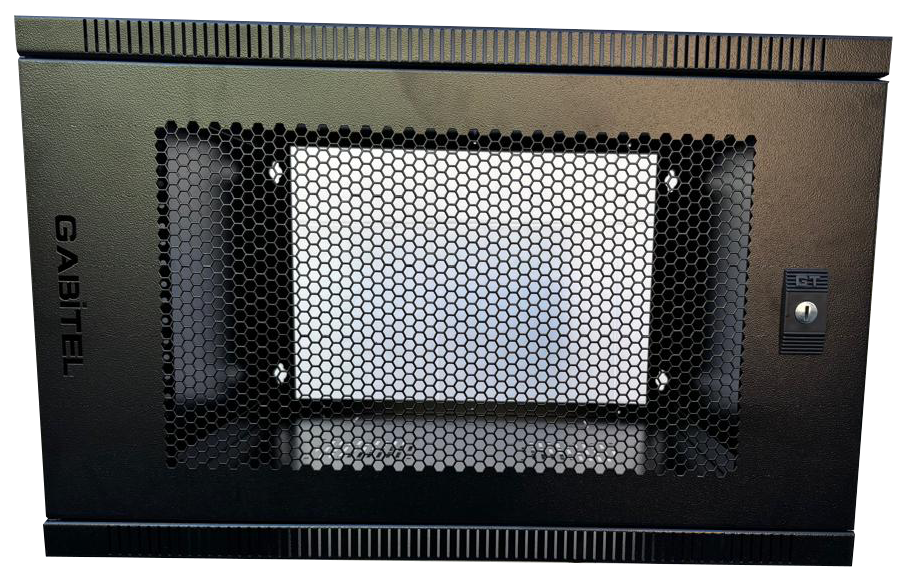

  • Puerta de chapa perforada con 85% de ingreso de aire.

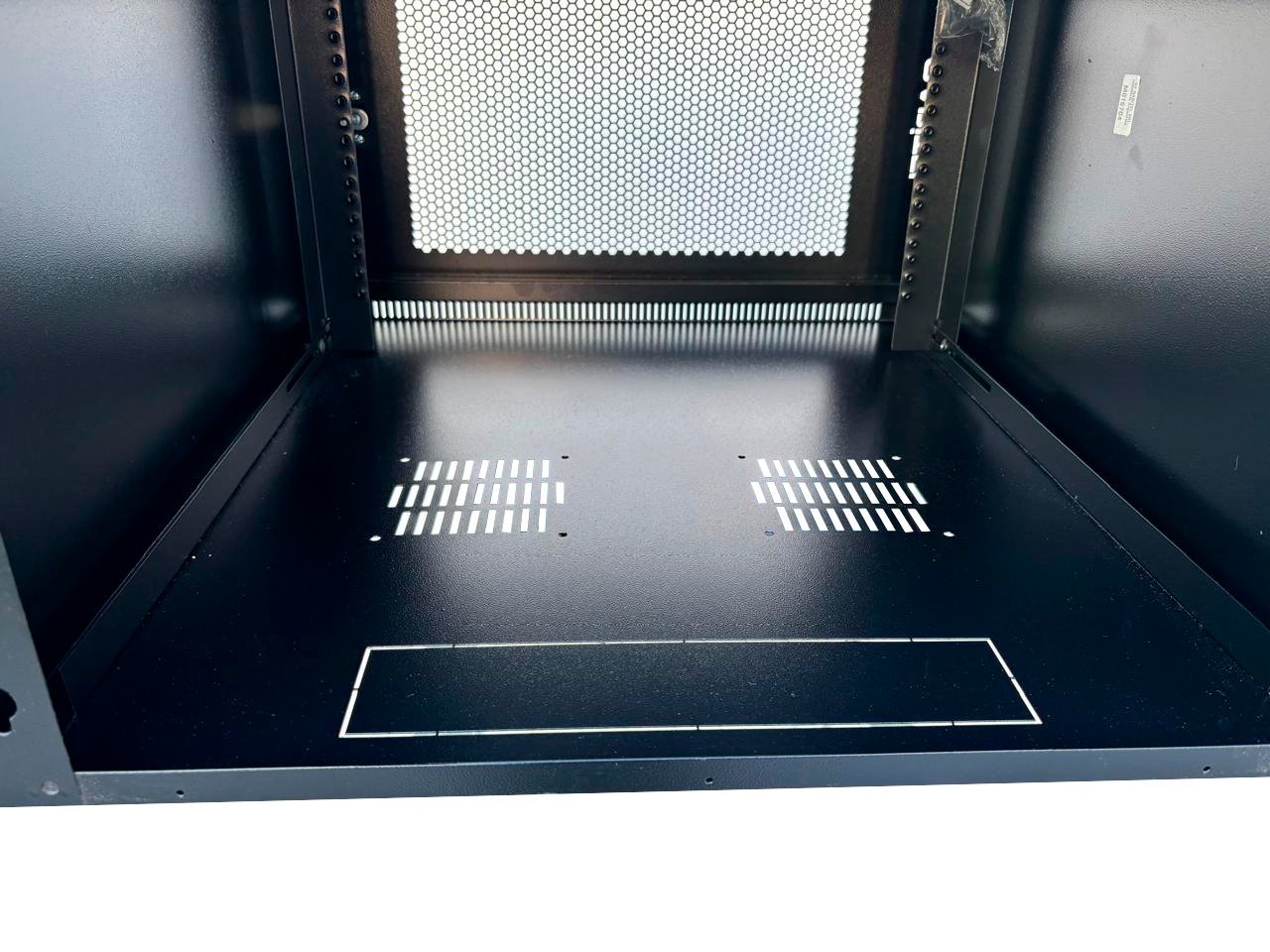

  • Techo y piso con acometidas troqueladas y calado para fan 4”(sin restar altura).
  • Montantes regulables en profundidad.
  • Altura útil: 6U (266.70mm).
  • Altura exterior: 365mm.
  • Profundidad útil: 395mm.
  • Profundidad exterior: 420mm.
  • Ancho de montaje: 19 pulgadas.
  • Ancho exterior: 575mm.
  • Capacidad de carga: 20 Kg.
  • Peso del producto: 11.50 Kg.
  • Conjuntos de fijación: VA-M6Mx20 (20 unidades)
